1. Tujuan [kembali]

Untuk memahami karakteristik rangkaian konfigurasi Paralel dan Seri-Paralel.
Untuk mengetahui bagaimana cara merangkai rangkaian konfigurasi Paralel dan Seri-Paralel.
Menghitung tegangan dan arus dalam rangkaian Paralel dan Seri-Paralel.

2. Alat dan Bahan [kembali]

Baterai, berfungsi sebagai sumber arus listrik.
Dioda Silikon, berfungsi sebagai penyearah arus bolak-balik atau biasa disebut dengan arus AC.
LED Green, berfungsi sebagai indikator atau sinyal indikator/lampu indikator.
Resistor, berfungsi sebagai pembagi, pembatas, dan pengatur arus dalam suatu rangkaian.
Resistor 1k Ohm
Resistor berfungsi untuk menghambat arus dalam rangkaian listrik. Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.

Ground, berfungsi sebagai penghantar arus listrik langsung ke bumi.
Voltmeter DC, berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.
Ammeter DC, berfungsi untuk mengetahui arus tegangan DC pada suatu rangkaian listrik atau suatu beban listrik.

3. Dasar Teori [kembali]

Metode yang diterapkan pada bagian 2.4 dapat diperluas untuk analisis konfigurasi paralel dan seri-paralel. Untuk setiap area aplikasi, cukup cocokkan serangkaian langkah berurutan yang diterapkan pada konfigurasi dioda seri.

Spice windows merukapan sebuah simulator untuk rangngkaian elektronika analog/digital yang sangat powerful yang digunakan untuk meneliti dan memprediksi karakteristik rangkaian.

Gambar Rangkaian 2.30

Gambar Rangkaian 2.31

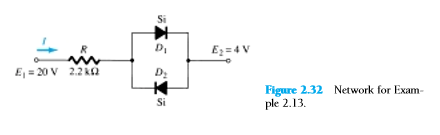

Gambar Rangkaian 2.32

Gambar Rangkaian 2.33

Gambar Rangkaian 2.34

Gambar Rangkaian 2.35

Gambar Rangkaian 2.36

Gambar Rangkaian 2.37

EXAMPLE

1. Tentukan Vo, I1, ID1, dan ID2 untuk konfigurasi dioda paralel pada Gambar 2.30.

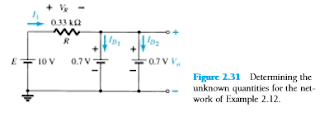

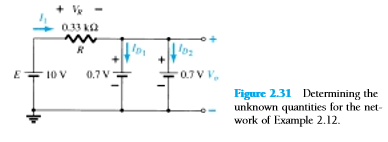

Untuk tegangan yang diberikan, "tekanan" dari sumber adalah untuk membentuk arus yang melalui setiap dioda dalam arah yang sama seperti yang ditunjukkan pada Gambar 2.31. Karena arah arus yang dihasilkan cocok dengan panah di setiap simbol dioda dan tegangan yang diberikan adalah lebih besar dari 0,7 V.

maka,

dengan asumsi dioda memiliki karakter serupa, maka

Contoh 2.12 menunjukkan satu alasan untuk menempatkan dioda secara paralel. Jika peringkat arus dioda Gambar 2.30 hanya 20 mA, arus 28,18 mA akan merusak perangkat jika muncul sendiri di Gambar 2.30. Dengan menempatkan dua secara paralel, file Arus dibatasi pada nilai aman 14,09 mA dengan tegangan terminal yang sama.

2. Tentukan arus I1, I2, dan ID2 untuk jaringan Gambar 2.36.

Tegangan yang diterapkan (tekanan) seperti untuk menghidupkan kedua dioda, seperti yang dicatat oleh arah arus yang dihasilkan dalam jaringan Gambar 2.37. Perhatikan penggunaan singkatan notasi untuk dioda "on" dan solusinya diperoleh melalui aplikasi teknik diterapkan pada seri dc-jaringan paralel.

Menerapkan hukum tegangan Kirchhoff di sekitar loop yang ditunjukkan dalam arah jarum jam akan menghasilkan

PROBLEM

1. Tentukan voltase Vo untuk jaringan pada Gambar 2.34.

Solusi :

Tentukan voltase Vo untuk jaringan pada Gambar 2.34. Awalnya, akan terlihat bahwa tegangan yang diberikan akan membuat kedua dioda "on". Namun, jika keduanya "hidup", penurunan 0,7 V melintasi dioda silikon tidak akan cocok dengan 0,3 V melintasi dioda germanium seperti yang disyaratkan oleh fakta bahwa tegangan di elemen paralel harus sama. Tindakan yang dihasilkan dapat dijelaskan hanya dengan menyadarinya bahwa ketika suplai dihidupkan, itu akan meningkat dari 0 menjadi 12 V selama periode waktu — meskipun mungkin dapat diukur dalam milidetik. Pada saat naik bahwa 0,3 V ditetapkan melintasi dioda germanium, ia akan "hidup" dan mempertahankannya tingkat 0,3 V. Dioda silikon tidak akan pernah memiliki kesempatan untuk menangkap 0,7 V yang dibutuhkan dan karena itu tetap dalam keadaan sirkuit terbuka seperti yang ditunjukkan pada Gambar. 2.35. Itu hasil:
