LA 1 M1 uP & uC


 LAPORAN AKHIR 1

 PERCOBAAN 1

 M1





1. Alat dan Bahan [kembali]


Resistor


Keypad



LED



LCD


Seven Segment


Jumper



Bread board

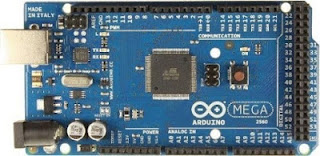

Modul Arduino



        Prinsip kerja dari percobaan yang telah dilakukan dimana menggunakan indikator berupa tiga buah LED yaitu merah, kuning dan hijau serta seven segment, yang mana ouputnya diatur berupa dengan urutan hidup terlebih dahulu yaitu hijau kuning merah lalu angka 4 5 6 pada seven segment yang mana telah diprogram dan dimasukkan atau di upload kedalam modul arduino uno sehingga indikator tersebut dapat menyala atau aktif sesuai dengan program yang telah diatur.

  •  Listining Program

byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9};
bool digit[6][8]={
  {1,1,1,0,0,1,1,0},
  {1,1,1,0,1,1,0,1},
  {1,1,1,1,1,1,0,1},
  {1,1,1,0,0,1,1,0},
  {1,1,1,0,1,1,0,1},
  {1,1,1,1,1,1,0,1},
};
void setup()
{
  pinMode (A0,OUTPUT); //led hijau
  pinMode (A1,OUTPUT); //kuning
  pinMode (A2,OUTPUT); // merah

  for (int i = 0; i <= 7; i++)
  {
    pinMode(pin[i], OUTPUT);
  }
  for(int i = 0; i <= 8; i++){
    digitalWrite(pin[i], HIGH);
  }
}

void loop()
{
  digitalWrite(2,LOW);
  digitalWrite(3,LOW);
  digitalWrite(4,LOW);
  digitalWrite(5,LOW);
  digitalWrite(6,LOW);
  digitalWrite(7,LOW);
  digitalWrite(8,LOW);
  digitalWrite(9,LOW);
  digitalWrite(A0,HIGH);
  delay(1000);
  digitalWrite(A0,LOW);
  digitalWrite(A1,HIGH);
  delay(1000);
  digitalWrite(A1,LOW);
  digitalWrite(A2,HIGH);
  delay(1000);
  digitalWrite(A2,LOW);
      tampil(0);
      delay(500);
      tampil(1);
      delay(500);
       tampil(2);
      delay(500);
       tampil(3);
      delay(500);
       tampil(4);
      delay(500);
       tampil(5);
      delay(500);
  digitalWrite(A2,HIGH);
  delay(1000);
  digitalWrite(A2,LOW);
  digitalWrite(A1,HIGH);
  delay(1000);
  digitalWrite(A1,LOW);
  digitalWrite(A0,HIGH);
  delay(1000);
  digitalWrite(A0,LOW);
  }

void tampil(int angka){
  for(int i=0; i<=7; i++)
  {
    digitalWrite(pin[i],digit[angka][i]);
  }

}





5. Analisa [kembali]

1] Bagaimana pengaruh besar resistor terhadap warna LED?

Besar atau kecilnya nilai resistansi pada resistor terhadap LED ditingkat kecerahannya. LED terdiri dari warna merah, kuning, hujau, serta biru yang masing-masing memiliki nilai arus dan tegangan yang berbeda. sehingga dalam menentuka besar nilai resistor yang dgunakan dapat menggunakan rumus.

R=(Vsumber - Vled)/ILED

Sehingga, dengan menggunakan rumus tersebut dapat memperoleh nilai resistansi yang digunakan pada resistor.

2] Apa yang dimaksud pin common pada seven segment? apa yang terjadi jika salah satupin common tidak terhubung

Pin common pada seven segment yaitu gabungan dari semua kaki segment LED baik katoda ataupun anoda terhubung menjadi satu pin. untuk pin common katoda terhubung ke ground dan pin common anoda terhubung ke Vcc atau sumber dan apabila salah satu pin tidak terhubung, hal itu tidak berpengaruh karena kedua pin common pada seven segment sudah saling terhubung hingga cukup menggunakan satu pin common.

3] Bagaimana pengaruh potensiometer terhadap kecerahan

Pengaruh potensiometer terhadap kecerahan LED yaitu dimana besar kecilnya nilai resistansi yang diberikan yang mana semakin kecil nilai resistansinya maka semakin terang cahaya LED dan sebaliknya sehingga nilai resistansi terhadap potensiometer berbanding terbalik dengan kecerahan LED.





    Html disini
    Vidio Percobaan disini
    File Program Percobaan disini
     Datasheet Arduino Uno disini
    Datasheet LED disini
    Datasheet LCD disini
    Datasheet Keypad disini
    Datasheet Resistor disini
    Datasheet Seven Segment disini
    Datasheet Jumper disini
    Datasheet Breadboard disini
