1. Tujuan[Kembali]
- Memahami prinsip kerja UART, SPI, dan I^2 C
- Mengaplikasikan protokol komunikasi UART, SPI, dan I2C pada Arduino
2. Alat dan Bahan[Kembali]
A. Alat

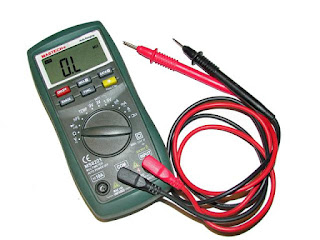

a) Instrumen
b) Probes
c) Generators
B. Bahan
Resistor
a) Komponen input
Keypad
b) Komponen output
LED
LCD
Seven Segment
c) Komponen Lainnya
Modul Arduino
3. Dasar Teori[Kembali]
Universal Asynchronous Receiver Transmitter (UART)
UART (Universal Asynchronous Receiver-Transmitter) adalah bagian perangkat keras komputer yang menerjemahkan antara bit-bit paralel data dan bit-bit serial. UART biasanya berupa sirkuit terintegrasi yang digunakan untuk komunikasi serial pada komputer atau port serial perangkat periperal.
Data dikirimkan secara paralel dari data bus ke UART1. Pada UART1 ditambahkan start
bit, parity bit, dan stop bit kemudian dimuat dalam satu paket data. Paket data ditransmisikan
secara serial dari Tx UART1 ke Rx UART2. UART2 mengkonversikan data dan menghapus
bit tambahan, kemudia di transfer secara parallel ke data bus penerima.
Serial Peripheral Interface (SPI)
Serial Peripheral Interface ( SPI ) merupakan salah satu mode komunikasi serial
synchrounous kecepatan tinggi yang dimiliki oleh ATmega 328. Komunikasi SPI
membutuhkan 3 jalur yaituMOSI, MISO, dan SCK. Melalui komunikasi ini data dapat saling
dikirimkan baik antara mikrokontroller maupun antara mikrokontroller dengan peripheral lain
di luar mikrokontroler.
MOSI : Master Output Slave Input Artinya jika dikonfigurasi sebagai master maka pin
MOSI sebagai output tetapi jika dikonfigurasi sebagai slave maka pin MOSI sebagai
input.
MISO : Master Input Slave Output Artinya jika dikonfigurasi sebagai master maka pin
MISO sebagai input tetapi jika dikonfigurasi sebagai slave maka pin MISO sebagai
output.
SCLK : Clock Jika dikonfigurasi sebagai master maka pin CLK berlaku sebagai output
tetapi jika dikonfigurasi sebagai slave maka pin CLK berlaku sebagai input.
SS/CS : Slave Select/ Chip Select adalah jalur master memilih slave mana yang akan
dikirimkan data.
Sinyal clock dialirkan dari master ke slave yang berfungsi untuk sinkronisasi. Master
dapat memilih slave mana yang akan dikirimkan data melalui slave select, kemudian data
dikirimkan dari master ke slave melalui MOSI. Jika master butuh respon data maka slave akan
mentransfer data ke master melalui MISO.
Inter Integrated Circuit (I2C)
Inter Integrated Circuit atau sering disebut I2C adalah standar komunikasi serial dua
arahmenggunakan dua saluran yang didisain khusus untuk mengirim maupun menerima
data. Sistem I2C terdiri dari saluran SCL (Serial Clock) dan SDA (Serial Data) yang
membawa informasi data antara I2C dengan pengontrolnya.
Pada I2C, data ditransfer dalam bentuk message yang terdiri dari kondisi start, Address
Frame, R/W bit, ACK/NACK bit, Data Frame 1, Data Frame 2, dan kondisi Stop. Kondisi
start dimana saat pada SDA beralih dari logika high ke low sebelum SCL.Kondisi stop dimana
saat pada SDA beralih dari logika low ke high sebelum SCL.
R/W bit berfungsi untuk menentukan apakah master mengirim data ke slave atau
meminta data dari slave. (logika 0 = mengirim data ke slave, logika 1 = meminta data dari
slave) ACK/NACK bit berfungsi sebagai pemberi kabar jika data frame ataupun address
frame telahditerima receiver.

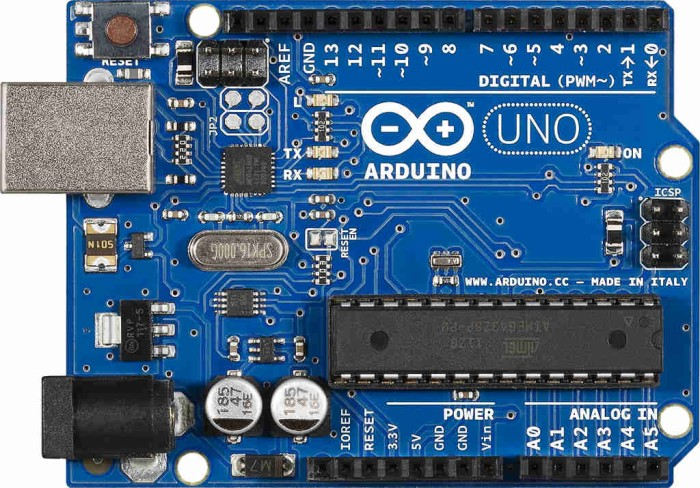

Arduino
Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di
dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR
dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino
Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita
bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer
ataupun perangkat lain.
Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :
Bagian bagian Arduino Uno
1) Power USB
Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.
2) Power Jack
Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.
3) Crystal Osillator
Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak
menunjukkan 16000 atau 16000 kHz, atau 16 MHz.
4) Reset
Digunakan untuk mengulang program Arduino dari awal atau Reset.
Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai
logika ( 0atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation )
yang dapat digunakan untuk menghasilkan PWM.
Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk
membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya
menjadi nilai digital.
7) LED Power Indicator
Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik
denganbaik.
1) RAM
RAM (Random Access Memory) adalah tempat penyimpanan sementara pada komputer yang
isinya dapat diakses dalam waktu yang tetap, tidak memperdulikan letak data tersebut dalam memori
atau acak. Secara umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM
(Dynamic Random Acces Memory).
2) ROM
ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat
menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik.
ROM terdiri dariMask ROM, PROM, EPROM, EEPROM
