TUGAS PENDAHULUAN 1
PERCOBAAN 2
M3
Buatlah rangkaian seperti gambar percobaan 2, ganti probe dengan seven segment dan ubah sumber tegangan menjadi 12 volt
 |
| With Seven Segment |
 |
| With LogicProbe |
Counter adalah sebuah rangkaian sekuensial yang mengeluarkan urutan statestate tertentu, yang merupakan aplikasi dari pulsa-pulsa inputnya.
Pada Counter sendiri terbagi menjadi dua yaitu, Asyncronous dan Syncronous. Pada rangkaian percobaan 2 merupakan jenis counter Asyncronous, yang mana merupakan conter yang terhubung secara seri sehingga input yang diperlukan berdasarkan dari output yang dihasilkan sehingga kecepatan counter lambat dalam pergantian.

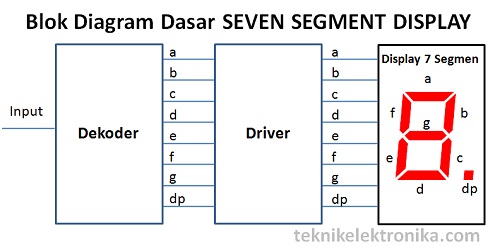

Pada rangkaian dimana Switch B0, B1, B2, B5 diberi kondisi "0" dan B3, B4 diberi kondisi "1" yang mana tipa output nya akan diberikan kepada input pada tiap-tiap Pin pada kedua IC pada reangkaian yaitu IC 74LS90 dan IC 7493. yang mana tiap inputnya akan mengarah pada Pin R0(1) R0(2) R9(1) R9(2) CKA dan CKB. khusus pada Pin CKA dimana dihubungkan langsung terhadap CLOCK. dan tiap input pada Pin akan di output kan pada PIn otpu yaitu Q0 Q1 Q2 Q 3 QA QB QC QD dan dihubungkan ke input pada Seven Segment. pada seven segment diberi input maka akan terjadi perubahan kondisi pada segment a dan e yang mana terus terjadi perubahan kondisi (kelap kelip) secara terus menerus karena pada Pin 12 terus mengalami perubahan kondisi yang disebabkan oleh CKA yang terhubung langsung ke CLOCK.
.PNG)
Dan apabila keluaran nya diganti dengan Logicprobe maka dapat dilihat dengan jelas bagaimana terjadinya perubahan secara bergantian pada masing-masing logicprobe tersebut. Pada rangkaian Counter Asyncronous diatas merupakan jenis counter UP yang mana diawali dengan binary 0000 atau jumlah bitnya dihitung dari 0 hingga 15 bit. dan pada IC tersebut yakni dapat menghitung atau mencacah bit yakni dari 0000, 0001, 0010, 0011, 0100, 0101, 0110, 0111, 1000, sampai 1001.
